Module Diagnostic

Le module Diagnostic matérialise une vue globale de la fréquentation d'un réseau de transport. Il permet de repérer simplement les phénomènes de saturation de ce réseau en explorant plusieurs échelles :

  • le créneau horaire
  • la période de l'année
  • la ligne et la direction

Le module Diagnostic utilise la charge reconstituée à partir des données billettiques.

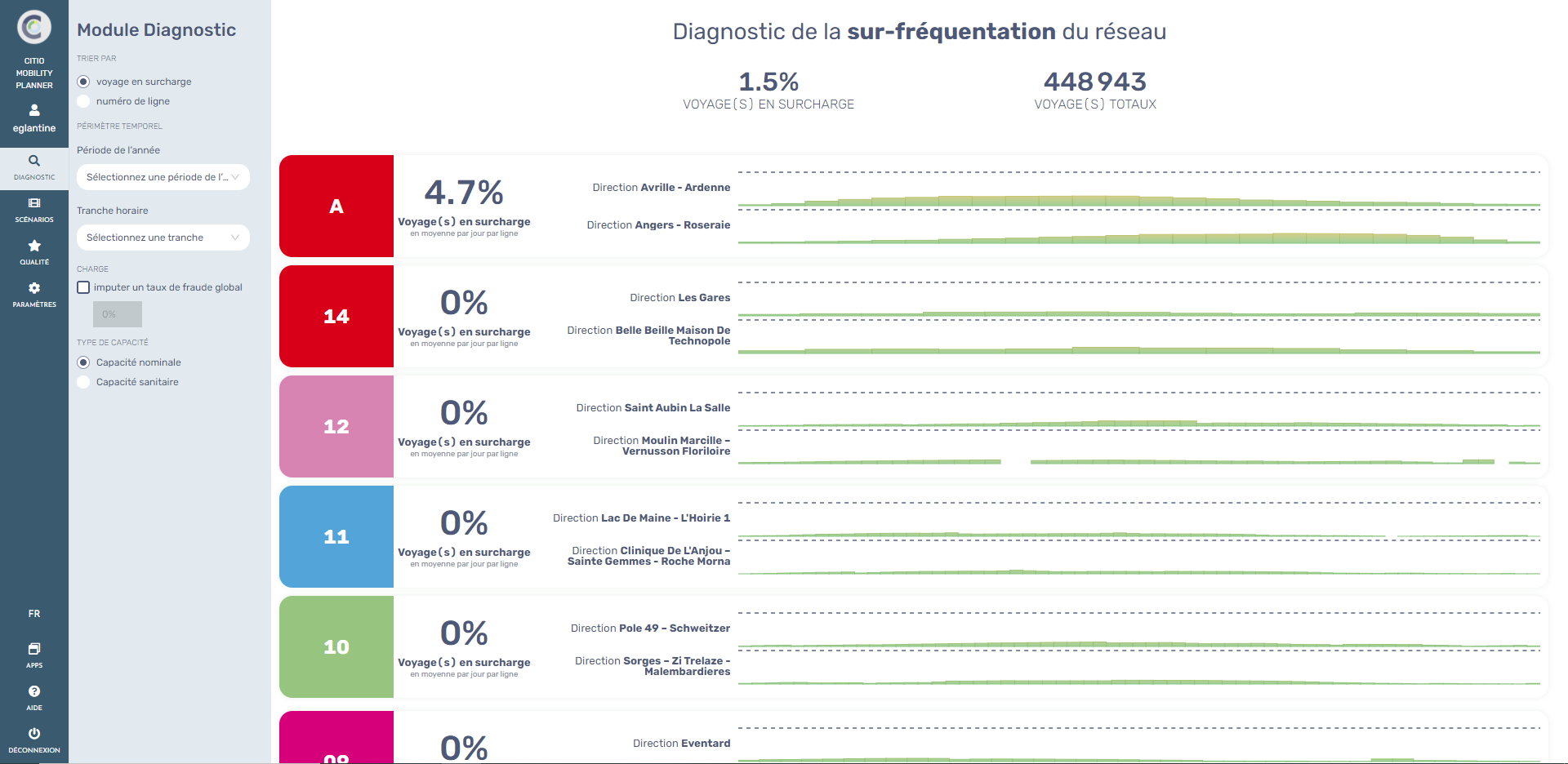

Interface


Le module est divisé en deux parties :

  • un volet latéral de filtres
  • une zone principale de visualisation

Volet latéral

Le volet latéral sert à sélectionner le périmètre du diagnostic. Il contient également quelques paramètres d'affichage.

Tri des lignes

Les lignes affichées dans la zone principale peuvent être triées par proportion de voyages en surcharge ou par numéro de ligne.

Un voyage est en surcharge si le voyageur a rencontré une surcharge, c'est-à-dire un dépassement de la capacité nominale, au moins une fois pendant son voyage.

Sélection du périmètre temporel

  • sélection d'une période de l'année (configurable via le Module Paramètres ). Par défaut, les 8 derniers jours avec des données sont sélectionnés
  • sélection d'un tranche horaire (configurable via le Module Paramètres ). Par défaut, la journée entière est sélectionnée

Ajustement de la charge

  • possibilité d'imputer un taux de fraude pour compléter la charge billettique. Le taux de fraude sera appliqué dans la zone principale, sur les indicateurs globaux et la vue par ligne (voyages en surcharge et taux de charge)
  • possibilité de calculer les taux de charge par rapport à la capacité nominale ou la capacité sanitaire.

Zone principale

Indicateurs globaux

La partie supérieure de la zone centrale matérialise des indicateurs globaux à l'échelle du réseau

  • nombre de voyages en surcharge
  • nombre de voyages totaux

Ces valeurs se mettent à jour dynamiquement en fonction de la période et de la tranche horaire sélectionnée.

Visualisation par ligne

La vue principale matérialise pour chaque ligne :

  • le nombre de voyages en surcharge à l'échelle de la ligne
  • le taux de remplissage par ligne, direction et interstation sur le créneau horaire et période sélectionnée.

Les lignes affichées sont uniquement les lignes actives sur la période sélectionnée. Les lignes qui n'existent plus ou pas encore à la période sélectionnée ne sont pas affichées.

Au chargement du module, la zone montre les statistiques sur la journée entière, sur les huit derniers jours avec des données.
